自吸式離心泵結構介紹

自吸式離心泵結構介紹
由離心泵工作原理可知，泵啟動前，必須將進水管和泵體內灌滿水。為防止水漏掉，進水管的下部需要安裝一個稱為底閥的止回閥。
對于機組式噴灌系統，尤其是定噴機組式噴灌系統，需要頻繁啟停水泵，有時可能需要從很遠的地方運送灌泵所需的水，費時費力。另外，底閥的阻力損失一般都比較大，不但降低了水泵的允許吸上高度，也多消耗了功率。
自吸式離心泵的吸水管下部不需要安裝底閥，只需在首次啟動前向泵體內灌少量水(如果停機時間很長，下次啟動前需補充一些水)，啟停非常方便，受到用戶的廣泛歡迎。

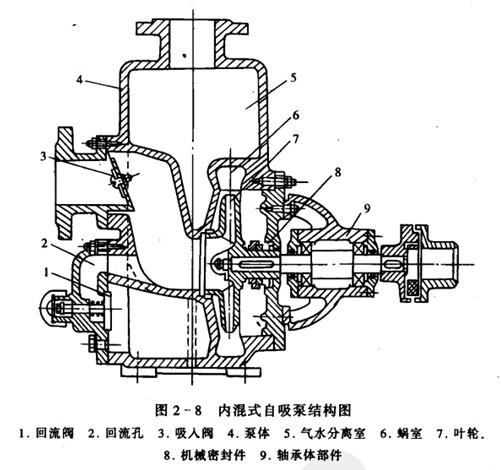

自吸泵的結構特點和自吸原理圖2-8為自吸式離心泵的結構圖。從圖中可以看出，自吸式離心泵和普通離心泵在結構上的區別生要在于泵體部分的構造。一是自吸泵的進水口高于泵軸;二是自吸泵的出水口有一個氣水分離室;三是自吸泵泵體為雙層結構。這樣，在泵啟動前，泵體內能存住一部分水。
